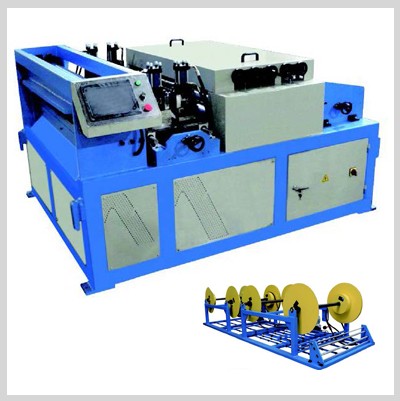

Automatyczna linia AML 2

Automatyczna linia ACL do produkcji kanałów wentylacyjnych, składa się z dwóch lub czterech kompletów rozwijaków, sekcji prostującej, sekcji falującej giętarki i gilotyny, maszyna zasilana jest hydraulicznie. System jest sterowany dotykowym panelem LCD.

Opis

Auto Linia ACL AML2

Automatyczna linia ACL do produkcji kanałów wentylacyjnych, składa się z dwóch lub czterech kompletów rozwijaków, sekcji prostującej, sekcji falującej giętarki i gilotyny, maszyna zasilana jest hydraulicznie. System jest sterowany dotykowym panelem LCD.

Istnieje pięć typów automatycznych linii do produkcji kanałów wentylacyjnych: Automatyczna linia Auto Line I, Automatyczna linia Auto Line II, Automatyczna linia Auto Line III. Automatyczna linia Auto Line IV i Automatyczna linia Auto Line V.

ACL produkuje automatyczne linie do kanałów wentylacyjnych przetwarzające  blachę ocynkowaną o grubości od 0,4 do 1,2 mm. Szerokość zależy od wymagań klienta i jest ustalana przed złożeniem zamówienia lub w trakcie produkcji w początkowej fazie.
Na rozwijaki można załadować blachę o różnej grubości, dzięki czemu linia wykorzystywana jest w szczególności do wytwarzania kanałów wentylacyjnych. ACL opracowała specjalne oprogramowanie do produkcji kanałów wentylacyjnych by spełnić zapotrzebowanie rynku.

Maszyną sterujemy za pomocą dotykowego ekranu LCD. System operacja działa w systemie Windows. Zarówno w języku angielskim i polskim, które mogą być zmieniane z łatwością. Program jest bardzo łatwy do zrozumienia dzięki czemu  przez naciśnięcie kilka przycisków można zaprogramować pracę maszyny. Zdobył pierwszą nagrodę technologii w Chińskim Stowarzyszeniu instalacji. Szczegóły dotyczące procesu produkcji można zobaczyć poniżej.

PARAMETRY MASZYNY

Rodzaj

Opisy

Jednostka

AML-I

AML-II

AML-III

AML-IV

1

Pojemność

Materiał



Stal galwanizowana

2

Grubość materiału

mm

0,5 ~ 1,5

0,5 ~ 1,2

3

Max.coil width

mm

1000 ~ 1250, 1220 ~ 1530

4

Wytnij na długość

mm

N / M

600 ~ 4000

5

Cewka

Max. waga cewki

kg

6000

6

Średnica wewnętrzna cewki

mm

508

7

Średnica zewnętrzna cewki

mm

1300

8

Pojemność rozwijarki

szt

2

2

4

9

Prędkość

Płaski arkusz

m / min

N / M

15

10

Kształt L



Sec / szt

N / M

47

11

□ kształt

Sec / szt

N / M

56

12

Dokładność cięcia

Długość

mm / m

± 0,5

13

Stopień

°

± 0,8

14

Dokładność składania

Długość

mm / m

± 1

15

Stopień

°

± 0,5

16

Pojemność kanału

Max.duct size

mm

N / M

N / M

2500х2500

17

Min.duct size

mm

N / M

N / M

160х160

18

Prędkość robocza

m / min

15

19

TDF

mm

N / M

35

20

Blokada zamka

pojedynczy

mm

N / M

7 ~ 9

21

podwójnie

mm

N / M

14

22

Minimalny przekrój

L

mm

N / M

150 × 350

23

mm

N / M

160 × 160 × t = 0,5 × 1,0 ×

24

Zasilacz

kw

8.5

10

18

25

Wymiar

m

7×1,8×1,6

7,2×1,8×1,6

10×1,8×1,6

15×3,4×1,6

26

Waga

kg

4000

4500

5000

12000

FUNKCJE MASZYNY

Rodzaj

Opisy

Funkcja

AML-I

AML-II

AML-III

AML-IV

1

Decoiler

Odwijanie cewki

Produkcja kanałów Auto Linia I, II, III, IV 05

Produkcja kanałów Auto Linia I, II, III, IV 06

Produkcja kanałów Auto Linia I, II, III, IV 07

Produkcja kanałów Auto Linia I, II, III, IV 08

2

Główna maszyna

Niwelacja

Rowkowanie

Tnący

Produkcja kanałów Auto Linia I, II, III, IV 09

Produkcja kanałów Auto Linia I, II, III, IV 10

Produkcja kanałów Auto Linia I, II, III, IV 11

Produkcja kanałów Auto Linia I, II, III, IV 12

3

Główna maszyna

Wykrawanie kołnierza TDF



Produkcja kanałów Auto Linia I, II, III, IV 13

Produkcja kanałów Auto Linia I, II, III, IV 14

Produkcja kanałów Auto Linia I, II, III, IV 15

4

Główna maszyna

Pochylenie się





Produkcja kanałów Auto Linia I, II, III, IV 16

Produkcja kanałów Auto Linia I, II, III, IV 17

5

Blokujące urządzenie formujące

Pittsburghlock się formuje







Produkcja kanałów Auto Linia I, II, III, IV 18

6

Transporter

Cięcie na stosy długości







Produkcja kanałów Auto Linia I, II, III, IV 19

7

Urządzenie do formowania kołnierza

Kołnierz TDF, formowanie podwójnego szwu







Produkcja kanałów Auto Linia I, II, III, IV 20
